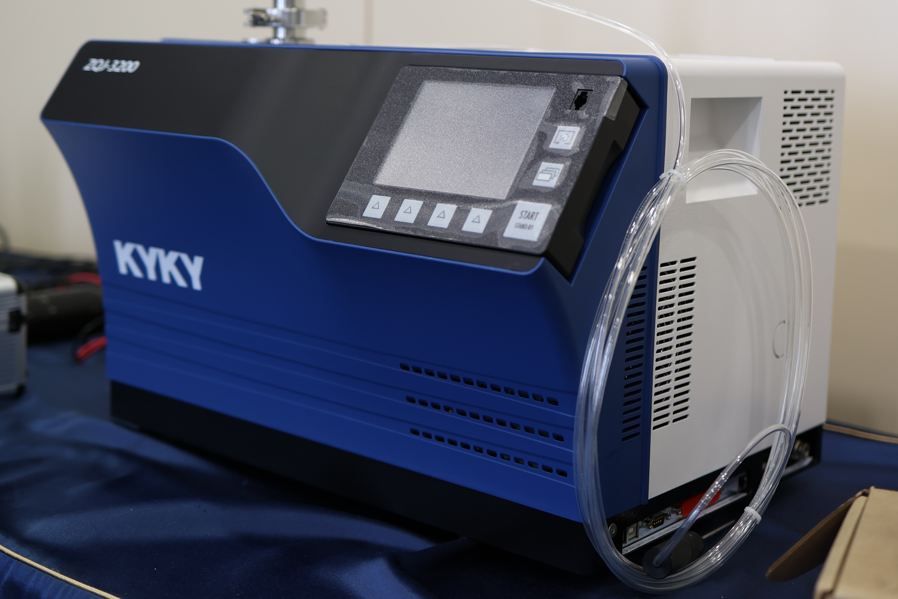

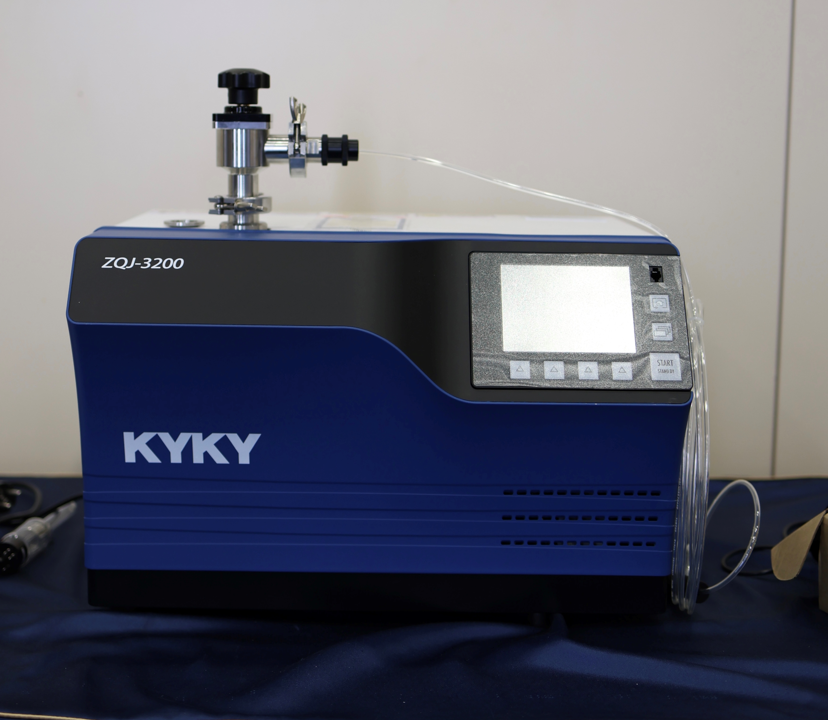

Масс-спектрометрический гелиевый течеискатель ZQJ-3200
ZQJ-3200 – современный масс-спектрометрический гелиевый течеискатель производства компании KYKY Technology (Китай), предназначенный для высокочувствительного контроля герметичности вакуумных систем, изделий с герметизированным объёмом, трубопроводной арматуры, теплообменников, криогенного и энергетического оборудования.
Течеискатель ZQJ-3200 внесён в Государственный реестр средств измерений и может применяться в измерительных системах контроля герметичности в соответствии с действующими нормативными документами. Использование внешних гелиевых контрольных течей, внесённых в реестр средств измерений, обеспечивает прослеживаемость результатов контроля и корректную настройку прибора.
Лаборатория LeakLab (г. Санкт-Петербург) является официальным представителем и сервисным центром KYKY в России, выполняет поставку течеискателей ZQJ-3200, разработку и изготовление комплексных установок контроля герметичности на их базе, обеспечивает методическую поддержку, сервис и снабжение запасными частями по всей территории России.
Рекомендуется использовать внешние гелиевые течи типов «Гелит-1», «Гелит-2» и аналогичные, имеющие действующую поверку и внесённые в государственный реестр средств измерений. Такие течи применяются для точной настройки чувствительности течеискателя и для периодического контроля его метрологических характеристик. По согласованию с заказчиком они могут быть включены в комплект поставки течеискателя или стенда.
Лаборатория LeakLab поддерживает на складе постоянный запас гелиевых течеискателей ZQJ-3200 и широкую номенклатуру запасных частей: катоды масс-спектрометра, форвакуумные и турбомолекулярные насосы, вакуумные клапаны, уплотнения, фильтры, щупы, комплекты для обдува гелием и вакуумную арматуру. Это позволяет обеспечивать оперативную поставку оборудования и минимизировать простой при проведении ремонта или обслуживания.
Технические характеристики ZQJ-3200
Метрологические характеристики
| Диапазон индикации потока газа (вакуумный метод, режим «Нормальный») | от 1×10-12 до 1×10-1 Па·м³/с |
|---|---|
| Диапазон индикации потока газа (вакуумный метод, режим «Массивная течь») | от 1×10-9 до 1×10-1 Па·м³/с |
| Диапазон индикации потока газа (метод щупа) | от 5×10-9 до 1×10-2 Па·м³/с |
| Минимальный достоверно регистрируемый поток гелия (вакуумный режим) | не более 5×10-13 Па·м³/с |
| Минимальный индицируемый поток гелия (режим щупа) | не более 5×10-10 Па·м³/с |
| Относительная погрешность измерения потока в режиме «Нормальный» | ±(0,15 + Qнпи / Qизм)·100 % |
| Погрешность в режиме «Массивная течь» | ±50 % |
| Контрольные газы | He-4, He-3, H2 |
Основные технические характеристики
| Габаритные размеры течеискателя (Д×В×Ш) | ≈ 545 × 380 × 430 мм (без учёта транспортировочной тележки) |
|---|---|
| Масса течеискателя | не более 55 кг |
| Питание | 1 фаза, 220 В ±10 %, 50 Гц |
| Потребляемая мощность | до 1 кВА |
| Диапазон рабочих температур окружающего воздуха | от +10 до +35 °C (допустимая рабочая среда +5…+40 °C) |
| Относительная влажность воздуха | до 80 % при 25 °C, без конденсации |
| Атмосферное давление | от 84 до 106,7 кПа |
| Средняя наработка на отказ | 15 000 ч |
| Средний срок службы | 12 лет |
| Время готовности к работе | не более 3 мин |
| Время отклика (до 63 % сигнала течи) | менее 2 с |
| Максимальное давление начала испытаний в вакуумном режиме | не менее 2500 Па |
Вакуумная система и насосы
| Высоковакуумный насос | турбомолекулярный насос Pfeiffer Vacuum SplitFlow, специальное исполнение для течеискателей |
|---|---|
| Форвакуумный насос | ULVAC GHD-031B, производительность не менее 30 л/мин, масляный пластинчато-роторный |
| Особенности форвакуумного насоса | магнитная муфта привода вала и мембранный обратный клапан, повышенная защита от протечек и обратного потока масла |
| Конфигурация вакуумной системы | метод «противотока», отсутствие прямого прохода газов через анализатор, снижение загрязнения катодов и турбонасоса |
| Входной фланец | ISO-KF DN25 (KF-25) |
| Датчики давления | датчик Пирани на входе течеискателя и ионизационный датчик в ячейке анализатора |
Управление и интерфейсы

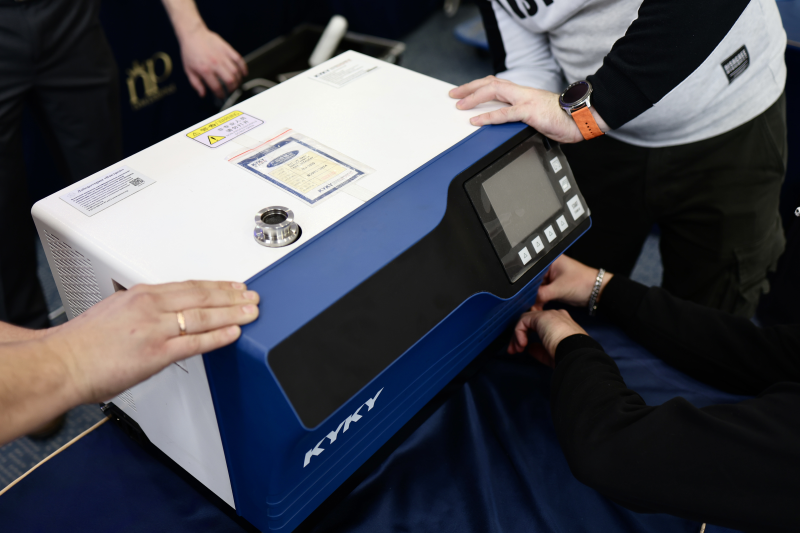

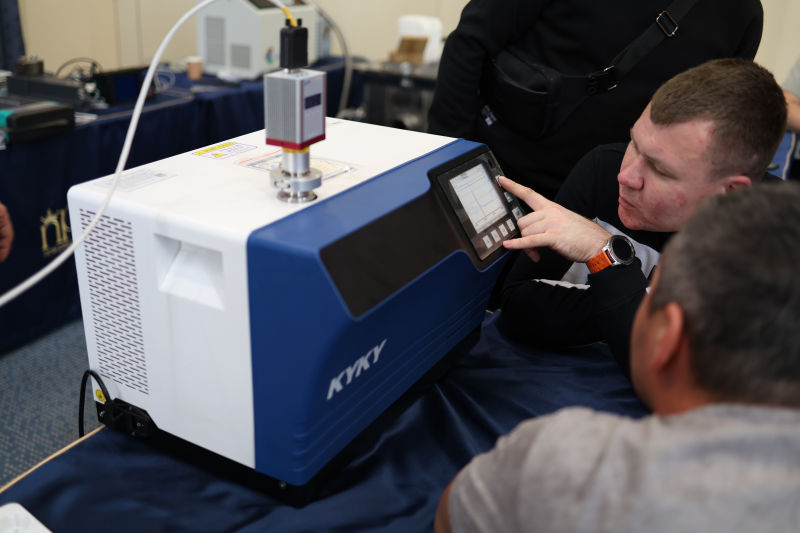

| Основной интерфейс управления | цветной сенсорный экран с возможностью установки отдельно от корпуса течеискателя |
|---|---|
| Функции индикации | индикация текущего значения потока течи и графика его изменения; одновременный вывод графика давления в объекте контроля |
| Интерфейсы связи | RS-232 (D-Sub 9) и дискретный ввод/вывод I/O (D-Sub 37) для интеграции в автоматизированные линии |
| Функции обслуживания | архивация результатов измерений, мониторинг потока гелия в реальном времени, функция прочистки внутренней системы от избыточного фона гелия |
| Защита анализатора | алгоритмы защиты от «отравления» анализатора гелием и работы при повышенном давлении |
| Источник ионов | двухкатодный ионный источник с иридиевыми катодами, средний срок службы катодов 5–7 лет |
| Персонал, допускаемый к пуско-наладке | аттестованный специалист неразрушающего контроля по методу ПВТ (течеискание) |
Лаборатория LeakLab подбирает исполнение течеискателя ZQJ-3200 под конкретные задачи заказчика, диапазоны давлений, требования по чувствительности и условия эксплуатации, а также обеспечивает методическую поддержку при разработке программ испытаний.
Комплект поставки и решения на базе ZQJ-3200
На базе течеискателя ZQJ-3200 Лаборатория LeakLab поставляет как отдельные приборы, так и комплексные решения «Установка поиска и локализации мест натеканий LeakLab L» для оснащения участков контроля герметичности «под ключ». Типовой комплект поставки системы включает:
- Течеискатель масс-спектрометрический гелиевый ZQJ-3200 – 1 шт.
- Гелиевая контрольная течь типа «Гелит-1» или «Гелит-2» с действующей поверкой – 1 шт. (по согласованию).
- Переходник на внешнюю гелиевую течь П-KF-25 – 1 шт.
- Комплект для обдува гелием (КОГ) с редуктором для подачи гелия от баллона – 1 шт.
- Щуп для гелиевого течеискателя (нюхательный зонд) – 1 шт.
- Защитный транспортировочный кофр на колёсах для течеискателя – 1 шт.
- Ручной вакуумный клапан KF-25 на входной порт – 1 шт.
- Гибкий вакуумный сильфон длиной 1 м с фланцами KF-16 и съёмными переходами на KF-25 – 1 шт.
- Набор хомутов и витоновых уплотнений с центрирующим кольцом KF-25 – не менее 4 комплектов.
- Вакуумметр (датчик Пирани с индикатором и блоком питания) – по согласованию.
- Комплект эксплуатационной документации на русском языке (руководство по эксплуатации, паспорт, методические материалы).
- Книга для специалистов по контролю герметичности «Испытания на герметичность» – 1 экз.
По запросу заказчика на базе ZQJ-3200 в Санкт-Петербурге изготавливаются автоматизированные системы контроля герметичности с вакуумными камерами, пневматическими или электрическими приводами арматуры, интеграцией в систему управления предприятия, регистрацией и архивированием результатов испытаний, а также разграничением доступа к настройкам течеискателя.
Сервис и поддержка Лаборатории LeakLab
Лаборатория LeakLab обеспечивает полный цикл сопровождения течеискателей ZQJ-3200: от поставки и ввода в эксплуатацию до регламентного обслуживания, ремонта, модернизации и снабжения запасными частями. Цель – обеспечить стабильную работоспособность прибора и минимизировать простой технологического оборудования заказчика.
Поставка запасных частей и ЗИП
Создан и поддерживается склад запасных частей для течеискателей ZQJ-3200. На постоянной основе доступны:
- катоды масс-спектрометрического анализатора;
- форвакуумные насосы и элементы их обслуживания (масло, фильтры, ремкомплекты);
- турбомолекулярные насосы и блоки управления;
- вакуумные клапаны, сильфоны, соединительная арматура и уплотнения;
- щупы, комплекты для обдува гелием, фильтры на входной порт;
- электронные модули, кабели и элементы системы управления.
Лаборатория LeakLab поддерживает в наличии не менее одного нового течеискателя ZQJ-3200 для оперативной отгрузки и обеспечения подменного фонда на время ремонта или модернизации приборов заказчика.
Виды сервисных работ

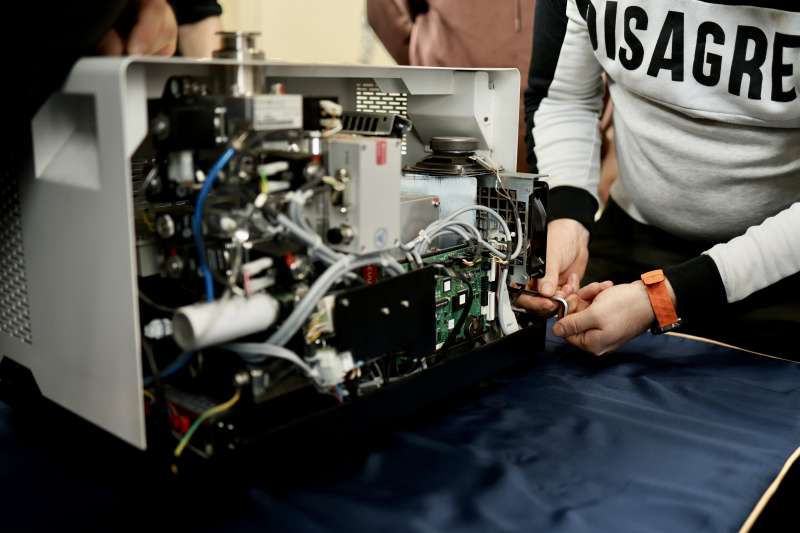

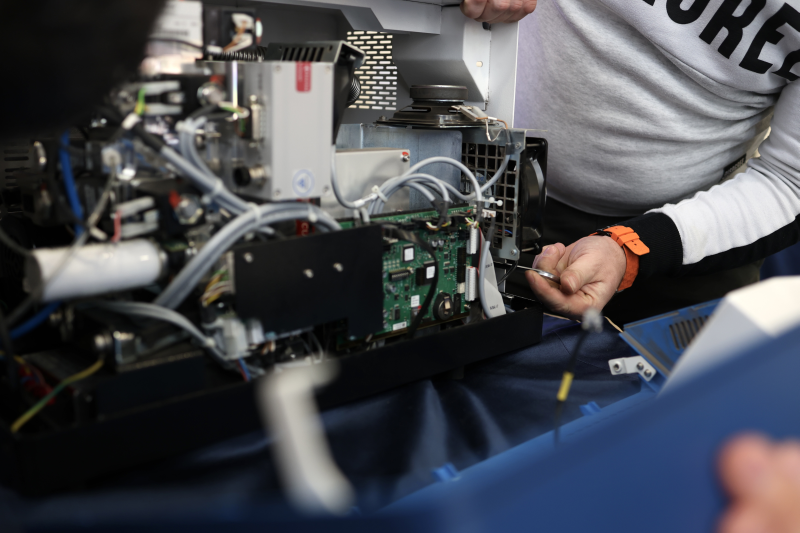

- Диагностика и ремонт. Поиск и устранение неисправностей, восстановление параметров вакуумной системы, масс-спектрометрического анализатора, блока клапанов и систем дозирования, замена изнашиваемых узлов и уплотнений.
- Регламентное обслуживание. Плановая замена масла в форвакуумных насосах, фильтров и уплотнительных элементов, проверка герметичности внутренних магистралей, проверка чувствительности по контрольной течи, тестирование в вакуумном и щуповом режимах, обновление встроенного ПО.
- Модернизация и интеграция. Обновление узлов вакуумной части, оптимизация газораспределения, интеграция течеискателя в автоматизированные линии, вывод параметров на системы управления и формирование отчётности.
- Аренда и подменное оборудование. Предоставление течеискателя на время ремонта, аренда течеискателей и вакуумных насосов для временных задач, поддержка при выполнении разовых проектов по контролю герметичности.

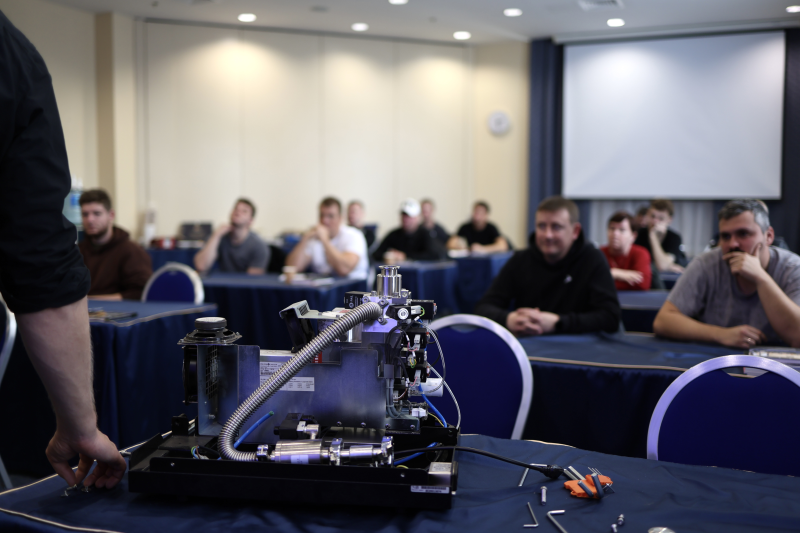

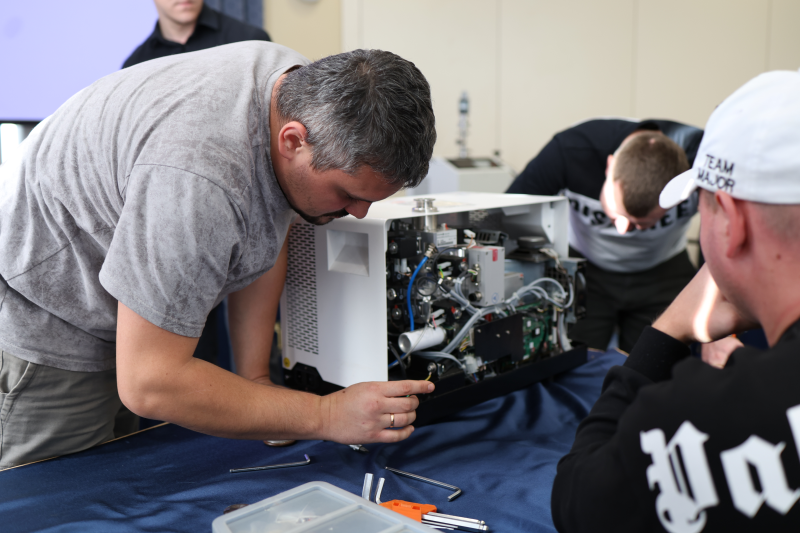

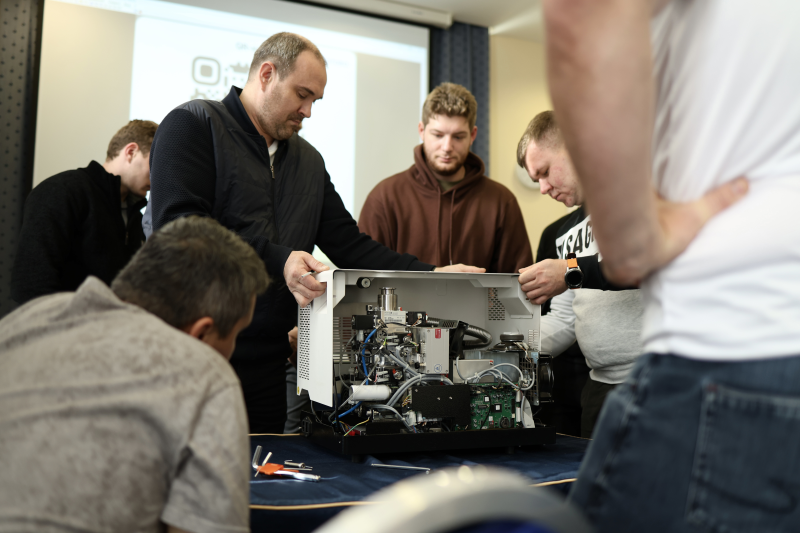

- Обучение персонала. Практическое обучение методам течеискания и эксплуатации ZQJ-3200, отработка процедур настройки, работы с контрольными течами и интерпретации результатов контроля.
Лаборатория LeakLab всегда ориентируется на поддержку пользователей: консультирует по вопросам эксплуатации и обслуживания течеискателей, помогает в выборе режимов испытаний, рекомендует конфигурации ЗИП и плановые мероприятия по обслуживанию с учётом специфики производства.
Как запросить сервис
Для согласования работ по сервисному обслуживанию или поставке запасных частей направьте письмо на электронный адрес Лаборатории LeakLab. В обращении укажите:
- модель и серийный номер течеискателя;
- описание симптомов неисправности либо требуемый состав работ;
- желаемые сроки выполнения работ и ограничения по времени простоя оборудования;
- контактные данные ответственного специалиста.
